■Form-Z で図面を作成し、Illustratorで仕上げる

□１Ｆ平面図を描く　１

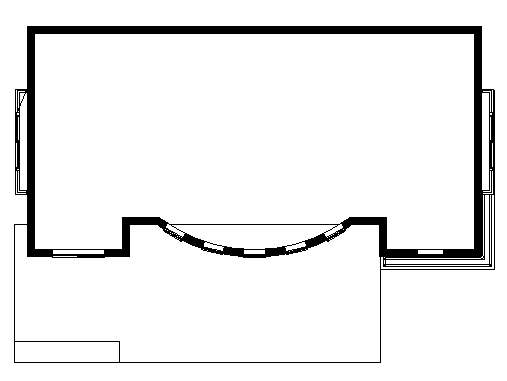

建築において平面図とは、下図のような断面図を指すことが多い。これを１階平面図と呼ぶ。壁を切断している部分は、黒ベタに塗るのが普通である。今回は、出窓のところが間違っているが、気にしないことにする。

1. Form-Zで、モデリング画面で、「視点」メニューの「上面」を選ぶ
2. 「視点」メニューの「視点の編集」を選ぶ
3. ウインドウのタイトルバーをクリックすると、メニューが出るので（分からない場合は教科書191ページの中段参照）「クリッピング領域のリセット」を選ぶ

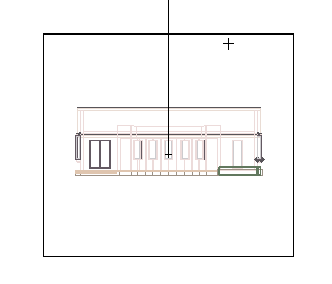

4. 左下の画面（正面図）をクリックして選択し、ウインドウツールで、建物の部分を拡大する。

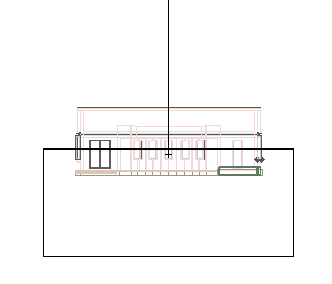

5. 上部のクリッピングの線を図のようにドラッグして移動させる。

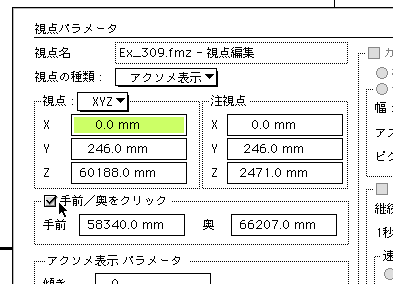

6. ウインドウのタイトルバーのメニューから「視点パラメータ設定」を選ぶ。
7. 手前／奥をクリップをチェックする。

   　
8. ウインドウのタイトルバーのメニューから「視点の編集を終了する」を選ぶ。

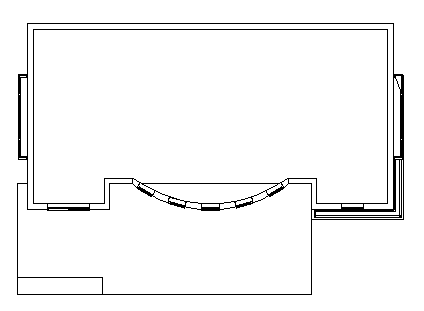

9. 「表示」メニューの「陰線消去表示」を選ぶ。クリップした線より下部のみが表示される。

10. スケールを1:100にしてIllustrator形式で保存する。

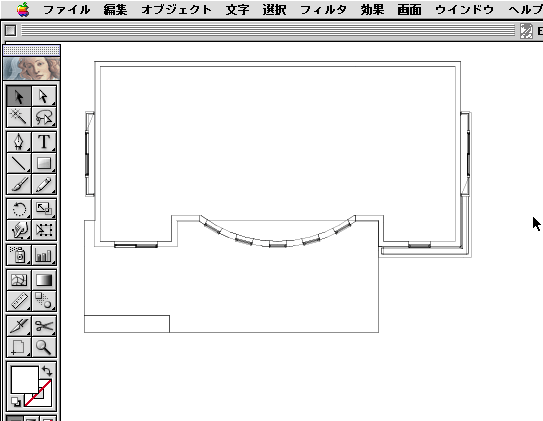

11. 保存したファイルをIllustratorで開く。
