視点の設定で建物を見上げると、建物が上すぼまりになってしまう

外観、内観パースを描くときに、視点を設定（教科書117ページ）しますが、
そのとき、上を見たり、下を見たりすると、柱や窓枠などの垂直線が、傾い
てしまうことがあります。例えば、建物を見上げると、建物の上のほうが小
さくなってしまいます。

これは３点透視といって、普通のカメラで、建物を見上げて写真を撮ると、この
ように写ります。しかし、なんだか歪んだ建物のようにも見えるので、垂直に立
っているものは、画面でも垂直に見えるように投影法方を変更します。

• 視点メニューの視点の編集を選びます。（教科書117ページ）
• 適当な視点を決めます。

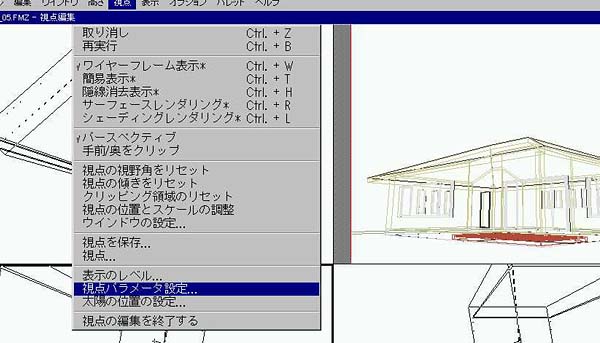

• 視点編集のメニュー（教科書118ページ070番）から、視点パラメータ設
  定...を選びます。

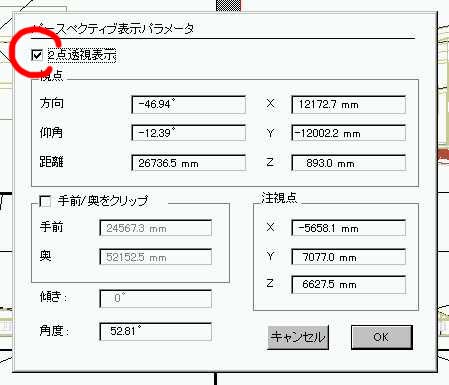

• ２点透視表示にチェックマークを入れます。（下の図の赤丸のところ）
  OKします。

• 視点を保存し、視点の編集を終了して、モデリング画面に戻ります。
• できた！このような投影法方を２点透視といいます。
