４．幾何補正
地球楕円体と地図座標の説明
幾何補正とは、デジタル地図や画像に座標を与えることである。しかし、一概に座標といっても、用途や国によって、地球楕円体の大きさの基準が異なるので、座標も異なる。
・楕円体の種類
|
年
|
楕円体名称
|
長軸
|
短軸
|
扁平率
|
利用
|
| 1984 | WGS84 | 6378137 | 6356752 | 298.2572 | GPS |
| 1841 | BESSEL | 6377397 | 6356079 | 299.14 | 日本、韓国、インドネシア |
| 1980 | GRS-80 | 6378136 | 6356758 | 298.257 | IUGG |
・地図座標系の種類
ユニバーサル横メルカトール図法（UTM座標系）
地球全体を経度6°毎に60の帯に分け、その中心子午線の赤道上の点を原点とし、原点における縮尺率を0.9996としている。
ガウス･クリューゲル図法
横メルカトール図法（横軸等角円筒図法）。基本的にはUTMと同じ。日本が使用している地図座標系である。しかし、UTM座標系の原点は、日本の地図座標系（平面直角座標系・東京データムと呼ばれている）は原点を日本の地勢に合わせて19設け、原点における縮尺率を0.9999としている点にある。
※2000年以降、日本の座標系は、TOKYO（従来の平面直角座標系）から、測地成果2000という新しい平面直角座標系に変更している。これは、従来のBESSEL楕円体ではなく、GRS-80楕円体のITRF座標系を使用している。
※ITRF系（International Terrestrial Reference Frame：国際地球基準座標系）：IERS（国際地球回転観測事業）という国際的な学術機関が構築している３次元直交座標系。この座標系では、地球の重心に原点を置き、X軸をグリニッジ子午線と赤道との交点の方向に、Y軸を東経90度の方向に、Z軸を北極の方向にとって、空間上の位置をX、Y、Zの数字の組で表現している。
ERMAPPER幾何補正ツールの説明

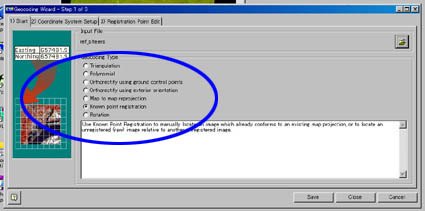

メインウィンドウの"Process"-"Geocording Wizard" を選択すると下のようなウィンドウが表示される。
