IDRISI_Digitize

ベクトルデータの入力

IDRISIはベクトルデータ（ポイント，ライン，ポリゴン）をスクリーンを利用して作成することが出来る．ここではその手順を解説する．
まず，背景に利用する画像を表示する．このとき，その画像が目的にかなった座標系（緯度経度や平面直角座標）であるかどうかを確認しておく．

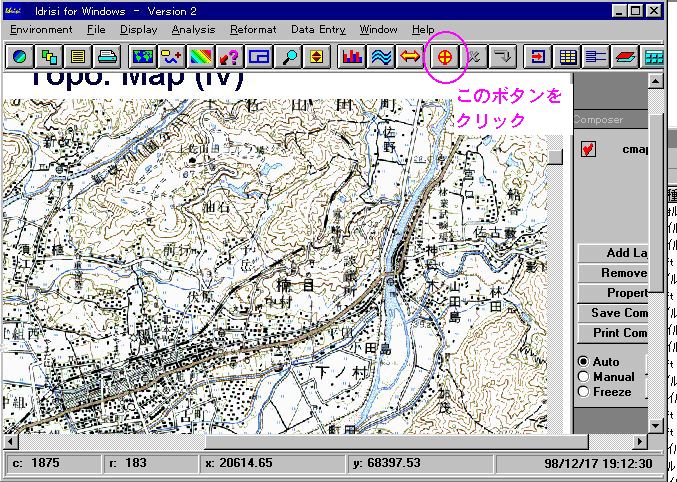

メインウィンドウの上部にある「On-screen digitizing」ボタン（丸にプラスが重なっているマーク）をクリックする．すると「On-screen digitizing」ウィンドウが開く．（新規ファイルとなる．既存のファイルと重複しないように注意．）

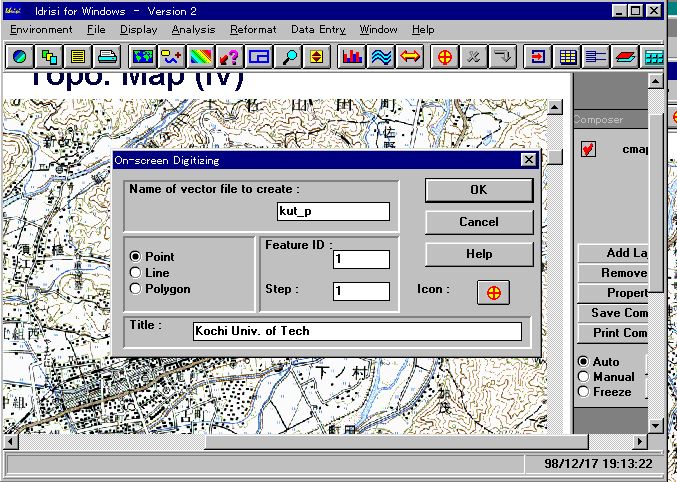

「Name of vector file to create」：作成するベクトルデータのファイルを入力する．
データ形式を選択：点データはpoint，線データはline，多角形データはpolygon．
「Feature ID」：これから入力するデータの値（属性値，識別値）．
「Step」：ポイントデータの場合には，Feature IDの増分をここで設定できる．
すべてのパラメータを入力し，「OK」ボタンを押せばベクトルデータの入力を開始できる．

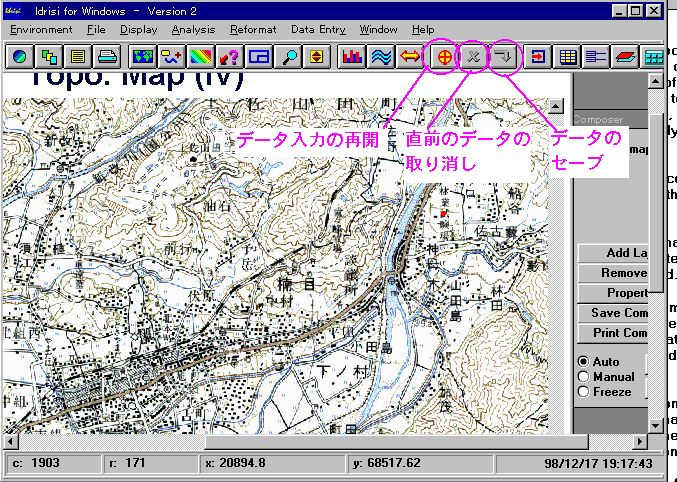

- Point：データを作成したい点をマウスで左クリックすれば，その点が入力される．続けてクリックすると，Stepの値にしたがって，属性の値が増えて行く．入力し間違えた場合は，直前の点であれば「Delete digitize featre」ボタン（×印）を押せば取り消しが可能．入力を終了する場合は，マウスの右ボタンを押せば終了できる．その後「Save digitized data to a data file」ボタン（矢印が下に曲がっているマーク）を押せば，ファイルを保存し終了する．
- Line：データを作成したい線に沿って，マウスの左ボタンを押して行き，終点で右クリックする．一直線であれば始点を左クリックし，終点を右クリックすれば良い．曲線は折れ線で代用する．屈曲点ごとにマウスの左ボタンを押し，終点で右クリックする．一つのラインデータの入力を終え，次のラインデータを入力する場合は，再度「On-screen digitizing」ボタン（丸にプラスが重なっているマーク）をクリックする．この時，属性値を変更する場合は，変更しておく．すべてのデータを入力し終わった後，「Save digitized data to a data file」ボタン（矢印が下に曲がっているマーク）を押せば，ファイルを保存し終了する．
- Polygon：データを作成したい多角形の頂点毎に，マウスの左ボタンを押して行き，終点で右クリックする．右クリックによって多角形は完全に閉じた状態となる．曲面も細かな多角形で代用する．一つのポリゴンデータの入力を終え，次のポリゴンデータを入力する場合は，再度「On-screen digitizing」ボタン（丸にプラスが重なっているマーク）をクリックする．この時，属性値を変更する場合は，変更しておく．すべてのデータを入力し終わった後，「Save digitized data to a data file」ボタン（矢印が下に曲がっているマーク）を押せば，ファイルを保存し終了する．
